Sebuah system rangkaian komputer melibatkan dua buah komputer yang dihubungkan dengan media menggunakan talian terus atau talian telefon. Manakala system rangkaian yang rumit atau kompleks bergantung kepada imaginasi masing-masing. Secara khususnya, rangkaian komputer bermaksud semua nod seperti pelayan (server), stesen kerja (workstation), pencetak (printer) dan sebagainya dihubungkan diantara satu sama lain dengan tujuan untuk berkongsi maklumat dan bahan. Dengan kata lain, maklumat yang ada pada pengguna A dapat disebarkan kepada penguna lain dan begitu juga sebaliknya.
Istilah seperti OSI, Ethernet, LAN, WAN, Internet, Intranet, Extranet dan sebagainya banyak didapati menerusi akhbar dan Internet. Namun masih ramai yang gagal memahami maksud sebenar istilah tersebut. Cara berhubung diantara satu nod dengan nod lain, perlu ada perantaraan seperti kabel, hub, perisian dan sebagainya. Memandangkan terlalu banyak kabel, hub dan perisian yang dikeluarkan oleh syarikat pengeluar dengan pelbagai ciri tersendiri, kemungkinan besar ada yang tidak serasi dengan produk keluaran yang lain. Di awal tahun 70an, sistem rangkaian berasaskan sistem komputer IBM dan DECnet tidak dapat berhubung antara satu sama lain disebabkan tiada kesepakatan dalam cara sistem rangkaian berkerja. Sekiranya pejabat kita menggunakan sistem rangkaian IBM, maka peralatan komputer perlu menggunakan produk IBM dan begitu jugalah sebaliknya.
Dalam sistem rangkaian, satu standard komunikasi berjaya dibentuk. Model ini dipanggil OPEN SYSTEM INTERCONNECTION (OSI), yang dirangka oleh International Standard Organization pada tahun 1974 (setengah pendapat mengatakan tahun 1978). Diluluskan pada tahun 1983 untuk diguna pakai oleh semua pengeluar. Sama ada rangkaian setempat (LAN), bandar (WLAN) atau metropolitan (MLAN), semuanya berasaskan lapisan model OSI.
Dengan model OSI itu, setiap pengeluar dikehendaki mengikut standard terbabit untuk memudahkan peralatan yang dicipta berkomunikasi dengan peralatan yang dikeluarkan oleh pengeluar lain. Di dalam Model OSI, terdapat tujuh lapisan (seven layer). Setiap lapisan tidak menghiraukan lapisan yang lain.
Tetapi setiap lapisan mempunyai hubung kait yang kuat dan setiap lapisan itu dipanggil lapisan protokol. Model OSI (Open Systems Interconnection – saling sambungan sistem terbuka) Model OSI adalah satu panduan dan bukannya satu perisian atau perkakasan. Ia digunakan sebagai satu rujukan untuk dipatuhi oleh semua pengeluar perisian dan perkakasan supaya produk mereka boleh disambungkan kepada sistem rangkaian tanpa sebarang masalah. OSI boleh diibaratkan sebagai satu polisi keamanan dunia yang perlu diikuti oleh semua negara supaya dunia ini aman.
Walaupun realitinya keamanan sejagat sukar diperolehi. Begitu juga dengan model OSI ini, terdapat juga ketidak serasian berlaku di dalam pengeluaran produk yang berlainan. Maka apabila kita membeli sesuatu produk pastikan kita mengetahui setakat mana peralatan itu mengikut standard dan keperbezaan antara peralatan yang hendak disambungkan kepadanya. Selalunya produk seperti Cisco mempunyai protokolnya tersendiri yang hanya ada pada peralatan mereka. Pengetahuan mengenai OSI perlu diketahui oleh sesiapa juga yang ingin mendalami sistem rangkaian. Ini kerana setiap lapisan mempunyai fungsi tertentu yang akan membabitkan operasi sistem rangkaian. Kenapa pula? Sebab tujuan dibentuk Model OSI adalah untuk kesepakatan di dalam berkomunikasi melalui sistem rangkaian.
Bayangkan kalau, Contoh: Ah Chong bercakap menggunakan bahasa mandarin kepada Mutusamy, tentu sekali Mutusamy tidak faham sepatah apa yang dikatakan oleh Ah Chong. Oleh itu Ah Chong dan Mutusamy perlu menggunakan Bahasa Malaysia (sekarang dikenali dengan Bahasa Melayu) didalam percakapan mereka.
Antara kebaikannya ialah:
1. Memecahkan operasi sistem rangkaian yang kompleks supaya mudah diselenggara
2. Perubahan setiap lapisan tidak mengubah lapisan yang lain. Ini memudahkan pengeluar menumpukan perhatian pada lapisan tertentu saja
3. Memudahkan pembangunan perkakasan “plug and play”
7 Lapisan OSI (atas)
- Physical : Lapisan paling asas dalam sesebuah rangkaian. Asas komunikasi menggunakan kombinasi bit (0 dan 1) dan bergerak dari satu node(PC atau peranti komunikasi lain) ke node yang lain.
- Data Link : Kerangka kombinasi bit dan bergerak dari satu hope (perhentian sesebuah node) ke hope yang lain.
- Network : Kombinasi beberapa kerangka dalam sesebuah paket (packet) dan berkomunikasi antara source host dan destination host.
- Transport : Penghantaran mesej iaitu komunikasi secara terus antara sesuatu proses dengan proses yang lain (Rangkaian PC anda dengan PC kawan anda).
- Session : Isytihar, urus dan padam segala komunikasi dalam rangkaian.
- Presentation : Menterjemah dan mengenkripsi maklumat atau data yang dihantar dari sebuah PC ke PC yang lain.
- Application : Lapisan paling atas. Membenarkan sesebuah rangkaian berkomunikasi antara satu sama lain.

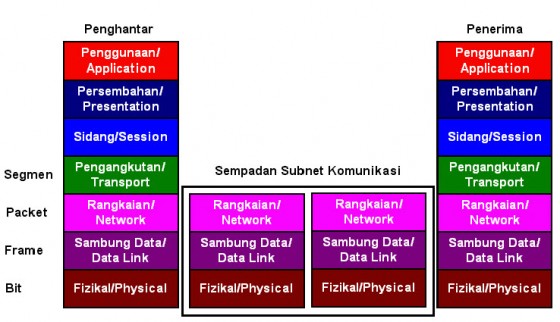

Talian diantara Penghantar dan Penerima
Keterangan gambar rajah 2:
1. Penghantar adalah data yang hendak dihantar keluar melalui rangkaian
2. Sempadan subnet komunikasi adalah peralatan sistem rangkaian seperti pengulang (repeater), hab (hub), suis (switch) atau penghala (router). Sekiranya peralatan itu adalah pengulang atau hab maka ia hanya akan mencapai lapisan fizikal, sekiranya ia suis (switch) maka data terbabit akan ke lapisan Sambung Data (Data Link Layer) dan Sekiranya menggunakan penghala maka data akan pergi sehingga lapisan Rangkaian (Network Layer)
3. Penerima adalah komputer peribadi yang akan menerima data
