merangka sistem rangkaian komputer-Topologi Bas

By | May 22, 2010

Bila membicarakan mengenai sistem rangkaian (Networking) komputer biasanya di istilahkan sebagai “Topologi” .Terdapat tiga jenis topologi utama yang digunakan untuk sistem rangkaian:

  1. BAS (BUS)
  2. CECINCIN (RING)
  3. BINTANG (STAR)

Gabungan dari dua atau lebih tolopogi di atas akan menghasilkan dua jenis iaitu;

  1. Mesh
  2. Tree/Hybrid

Di sini aku perkenalkan dahulu salah satu topologi yang benar di peringkat asas dan ianya adalah mudah dan ringkas.

Topologi Bas (Bus Topology)
Topologi ini yang paling mudah dan selalu digunakan untuk mewujudkan rangkaian komputer dengan segera. Apa yang perlu hanyalah menyambung setiap alat seperti komputer dan mesin pencetak secara bersiri. Kaedah ini sangat mudah dipasang tetapi jika terdapat sebarang kerosakkan pada satu kabel maka semua alat atau komputer di atas segmen itu tidak boleh beroperasi.

Kebaikkan

  1. Pemasangan amat mudah dan murah. Mudah untuk menambah nod (nodes) iaitu dengan menyambung nod baru secara bersiri
  2. Sesuai untuk sistem rangkaian yang kecil

Keburukkan

  1. Sekiranya satu kabel mengalami kerosakkan, sistem rangkaian akan pincang
  2. Setiap kali penambahan peralatan sistem rangkaian seperti PC akan menyebabkan gangguan sistem rangkaian. Ini kerana sambungan BUS perlu di cabut untuk menambah kabel dan penyambung (connector)
  3. Hanya sesuai untuk sistem rangkaian yang kecil. Ini kerana apabila jumlah komputer telah bertambah, kita sering terlupa dimana mula dan akhirnya penamat (Terminator) 50 ohm. Sekiranya kita tidak mengetahuinya, maka proses baik pulih rangkaian akan mengambil masa yang lama.

Teknik Membaiki Sekiranya terjadi kepincangan di dalam sistem rangkaian, sila pastikan:


  1. Kita mengetahui mana pangkal dan hujung sambungan kabel tersebut
  2. Sekiranya mengunakan kabel RG58 (Thin Wire – 10Base2) pastikan terminator 50-ohm dipasang dengan betul dikedua-dua hujung kabel

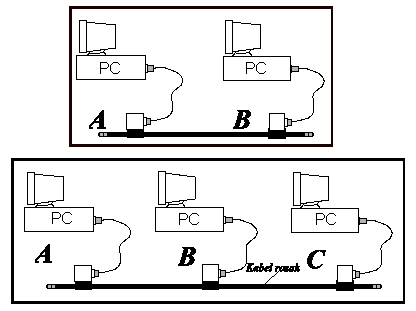

  3. Sekiranya terminator dipasang dengan betul, kecilkan sistem rangkaian kepada dua buah komputer. Sila Rujuk rajah 3. Sekiranya sistem rangkaian pulih seperti sediakala, lakukan penambahan komputer satu persatu sehinggalah kita dapati berlakunya kepincangan dalam sistem rangkaian. Sebagai contoh: Sekiranya kita tambah komputer dari dua kepada tiga dan kita dapati berlakunya kepincangan dalam sistem rangkaian. Maka kabel RG58 yang menyambung dari komputer nombor B dan C telah rosak. Kita hanya perlu menukar kabel yang menyambung komputer B dengan Komputer C. Tetapi perlu di ingatkan bahawa setiap kali kita menambah komputer, terminator 50 ohm perlu di pindahkan kepada penghujung kabel di komputer yang pertama dan yang terakhir.

Jika di izinkan Allah akan datang aku kongsikan lagi dengan jenis topoligi  yang lain.
